Этапы установки фланцевой задвижки: плюсы и минусы

10.06.2019

Фланцевая задвижка изготавливается из чугуна или стали.

Используется для промышленных и коммерческих предприятий для воды, пара, газа, щелочных и горючих веществ. Такие задвижки используются в коммунальном хозяйстве, водоснабжении, нефтепроводных системах. Можно заказать фланцевые задвижки на teharmatura.ru/catalog/truboprovodnaya-armatura/zadvizhki/zadvizhki-stalnye/30s41nzh/.

Преимущества

  1. Простая конструкция.
  2. Небольшая строительная длина.
  3. Задвижку можно эксплуатировать в различных условиях.
  4. Низкая степень гидравлического давления.
  5. На задвижку дается гарантия 10 лет.
  6. Период эксплуатации 50 лет, что позволяет планомерно обновлять инфраструктуру.
  7. После 2500 циклов открытия и закрытия задвижка сохраняет герметичность.

Недостатки

  1. Для открытия и закрытия нужно много времени.
  2. Уплотнитель очень быстро изнашивается.
  3. Если задвижка оснащена выдвижным шпинделем, то она достаточно высокая.

Ее монтируют в открытом или закрытом положении. Для снижения рисков возможных взрывов, в трубопроводной системе давление не должно превышать 1 атмосферу. При монтаже необязательно полностью перекрывать трубу, в случае гидроудара задвижка зафиксирует ее в одном положении.

Клиновая задвижка обеспечивает высокий уровень герметичности. Для этого необходимо обеспечить как можно более точное совпадение угла клина с углом, который образуется между седлами в корпусе.

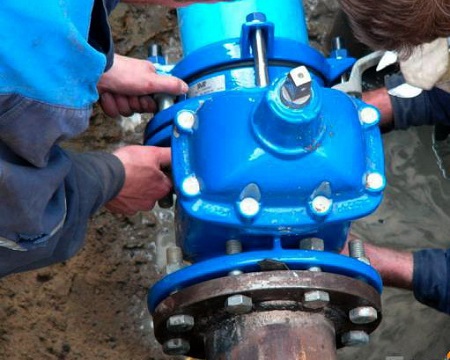

Этапы установки

Проверить поверхность наружного диаметра трубы, и соотнести с диаметром задвижки. Убрать грязь, ржавчину с поверхности.
В месте, где будет располагаться задвижка, нанести отметины на поверхность трубы.

Прорезать отверстия, используя для этого болгарку. В отверстия вставить уплотнительные кольца фланцевого соединения.
Используя болты нужно зафиксировать кольца, и с помощью гаек затянуть конструкцию. Если нет вакуума, то нужно воспользоваться герметиком.

Правила эксплуатации

Если задвижка находится под давлением, ее нельзя разбирать.
По завершению монтажа ослабляются болты, держащие сальник, и спускается воздух до появления капель воды.

Для очищения трущихся поверхностей от накипи или шлаков, обязательно раз в месяц нужно производить полное закрытие и открытие задвижки.

Еженедельно нужно проверять герметичность сальникового уплотнения штока, и держать выдвижной шпиндель в смазанном состоянии. Заменять сальник нужно после того, как в системе не будет давления.
