Тёплый пол от газового котла: схема обвязки, коллектор, смесузел и когда нужна гидрострелка

Водяной тёплый пол от газового котла — это низкотемпературный контур с подачей обычно 30–45 °C и обраткой 25–40 °C.

Главная задача обвязки — стабильно держать этот режим, не «перекармливая» петли высокой температурой котла и не срывая гидравлику при открытии и закрытии контуров. Корректная схема даёт ровный комфорт без перегревов, экономит газ за счёт работы на низких графиках и продлевает ресурс насосов и котла.

Базовая логика такова: котёл подаёт теплоноситель на коллектор тёплого пола через смесительный узел. Смесузел смешивает горячую подачу котла с охлаждённой обраткой тёплого пола, выдавая на контуры нужную температуру. Внутри смесузла установлен циркуляционный насос, который «гоняет» теплоноситель по петлям независимо от того, что происходит в котловом контуре. Коллектор распределяет расход по каждому помещению, а расходомеры и балансировочные клапаны задают стабильность и одинаковый тепловой комфорт в разных комнатах. Управление идёт от комнатных термостатов через сервоприводы на обратном гребне, а безопасность обеспечивают воздухоотводчики, слив/подпитка, термозащита и байпас.

Смесительный узел может быть на трёхходовом или двухходовом принципе. Трёхходовой вариант регулирует долю горячей подачи и обратки внутри смесузла и хорош на больших площадях, где важна «мягкая» регулировка с постоянным перепадом давления на контуры. Двухходовой (инжекционный) узел работает как клапан-дозатор горячей воды на подаче, смешивая её с обраткой в нужной пропорции; он тише и устойчивее в системах, где много закрывающихся/открывающихся петель и требуется исключить скачки температуры. В обоих случаях критично правильно подобрать насос по расходу и напору: тёплый пол любит малую дельту температур (обычно 5–7 К), поэтому нужен достаточный расход, но без «перекачки», иначе появятся шум и неравномерность прогрева.

Правильный коллектор — сердце системы. Выбирайте гребёнки с интегрированными расходомерами на подаче и регулировочными (или сервоклапанами) на обратке, со встроенными воздухоотводчиками, сливными кранами и креплением на виброгасящих держателях. Наличие термогильз под датчики упростит пусконаладку. Электротермические сервоприводы должны быть совместимы с термостатами и иметь «нормально закрытое» исполнение, чтобы при аварийном отключении питания контуры были перекрыты. Важно, чтобы контуры были близки по длине; обычно используют трубу 16×2 мм с длиной петли 60–100 м, шаг укладки 10–15 см в жилых зонах и до 10 см в холодных или у наружных стен. Кислородный барьер трубы обязателен, чтобы не ржавели металлические элементы.

С точки зрения безопасности и ресурса полезен ограничитель температуры подачи тёплого пола. Это может быть термостатический клапан или электронный регулятор, который не позволит подать на контуры выше, чем задано (например, 45 °C). Для покрытий из дерева/ламината и в детских комнатах это критично: комфорт достигается температурой поверхности пола 26–29 °C в жилых зонах и до 33 °C в санузлах. Наличие автоматического воздухоотводчика на коллекторе и крана для промывки ускоряет запуск и обслуживание.

Вопрос «нужна ли гидрострелка» сводится к гидравлическому разделению котлового контура и контуров потребителей. Если у вас один низкотемпературный контур тёплого пола, смесузел со своим насосом и котёл с хорошей модуляцией, чаще всего достаточно схемы «котёл → смесузел → коллектор» без гидрострелки. Но как только появляется несколько независимых контуров с разными температурами и насосами — например, тёплый пол + радиаторы высокой температуры + бойлер косвенного нагрева — гидравлическая развязка становится полезной. Гидрострелка (низконапорный «нулевой» участок) или первично-вторичное кольцо разъединяют контуры по расходам и напорам: насосы больше не борются друг с другом, котёл видит стабильный расход, исчезают гидроудары и «провалы» по температуре при открытии ГВС или срабатывании термостатов. Это повышает устойчивость и облегчает настройку. Важный нюанс: неверно подобранная стрелка повышает температуру обратки, что снижает конденсационный эффект; поэтому её сечение выбирают так, чтобы скорость была низкой (ориентир 0,1–0,2 м/с), а высота корпуса позволяла отделять воздух вверх и шлам вниз, с краном на донном сливе и автоматическим воздухоотводчиком сверху.

Прежде чем принимать решение о гидрострелке, посчитайте суммарный расход контуров и сравните его с минимально допустимым расходом котла. Если суммарный расход потребителей «гуляет», а минимальный расход котла высок, гидравлическая развязка даёт больше плюсов, чем минусов. В малых домах с одним-двумя коллекторными блоками тёплого пола и одним насосом смесузла чаще разумно обойтись без стрелки, ограничившись аккуратной балансировкой, байпасом с дифференциальным клапаном и корректной настройкой кривой отопления.

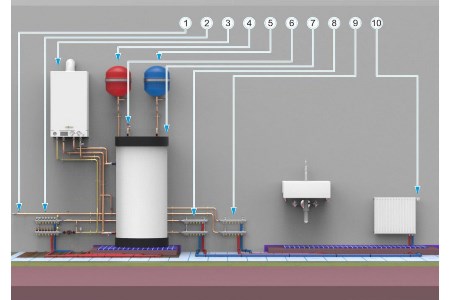

Схема подключения бойлера косвенного нагрева сочетается с тёплым полом через приоритет: при запросе бойлера котёл временно повышает подачу, греет бак, затем возвращается к низкой температуре для пола. Если радиаторный контур в доме тоже есть, то удобно развести его через смесительный узел или выделить отдельную ветвь с трёхходовым клапаном и собственным насосом. В этом сценарии гидрострелка или первично-вторичное кольцо упрощают работу насосных групп и исключают взаимное влияние контуров при частых переключениях ГВС.

Для экономии газа тёплый пол особенно хорош с конденсационными котлами: низкая обратка позволяет утилизировать скрытую теплоту и поднять сезонный КПД. Чтобы этот эффект был стабильным, держите температурный график в пределах 35–40 °C подачи в межсезонье и 40–45 °C в мороз, не забывая, что реальная потребность помещения удовлетворяется не температурой воды как таковой, а суммой теплопритоков и правильной балансировкой петель. Если отдельные комнаты перегреваются, уменьшайте расход по их расходомерам, а не задирайте температуру на всём коллекторе. После укладки стяжки выдерживайте её сушку по паспорту, запускайте контуры плавно, увеличивая уставку на 2–3 °C в сутки, чтобы избежать трещин и влажностных деформаций покрытий.

Расчёт расхода через коллектор удобен через формулу G = Q / (1,16 × Δt), где G — расход в м³/ч, Q — тепловая нагрузка участка в кВт, Δt — разница температур подачи и обратки. Для тёплого пола при Δt = 5 К и нагрузке 6 кВт суммарный расход составит примерно 1,03 м³/ч; далее его распределяют по петлям пропорционально площади и теплопотерям помещений. Напор насоса выбирают по суммарному гидросопротивлению самой длинной петли с учётом коллектора и арматуры; здесь помогают паспорта труб и таблицы потерь давления, а на практике — измерение перепадов и корректировка балансировочных клапанов на коллекторе.

Если нужен подбор смесузла, коллектора, насосной группы и алгоритма управления под ваш дом, удобнее собрать исходные данные (площади, покрытия, теплопотери, планировки) и получить схему в одном месте. Оставьте заявку на проектирование и поставку комплекта для тёплого пола и котельной на https://teplodom-almaty.kz/ — это сэкономит время и убережёт от типичных ошибок, вроде «задушенного» насоса, перегрева под дерево или исчезающей конденсации из-за высокой обратки.

Итог прост: тёплый пол от газового котла работает идеально, когда смесительный узел точно держит низкотемпературный график, коллектор позволяет тонко балансировать расход по петлям, а гидравлика системы не конфликтует. Гидрострелка нужна там, где несколько насосных контуров с разными режимами могут взаимно влиять друг на друга; в компактных системах без конкурирующих контуров она избыточна и даже способна ухудшить эффективность. Правильная обвязка превращает котёл и тёплый пол в экономичную и комфортную систему, устойчивую к пикам, отключениям и реальным привычкам семьи.
