Испытания изоляции кабелей и электрооборудования: методы, приборы и порядок проверки

Как правильно проводить испытания изоляции кабелей и электрооборудования: методы измерений, выбор приборов, этапы проверки и требования безопасности.

Испытания (проверка) изоляции — это измерения, которые показывают, насколько хорошо изоляционный слой препятствует утечкам тока. На практике их выполняют при вводе в эксплуатацию, после ремонта, при плановом обслуживании и при подозрении на дефект (влага, загрязнения, механические повреждения, перегрев, старение). Регулярные проверки помогают заранее увидеть деградацию и снизить риск пробоя, короткого замыкания и пожара.

Что такое испытания изоляции и зачем они необходимы

Изоляция работает как «барьер» между токоведущими частями и корпусом/землей. Чем выше сопротивление изоляции, тем меньше ток утечки и тем стабильнее работа сети. Важно не только получить «норму», но и сравнивать результаты с предыдущими измерениями: тренд часто информативнее разового числа (особенно для двигателей, длинных линий и оборудования во влажной или пыльной среде).

В каких случаях требуется проверка изоляции кабелей и оборудования

Типовые ситуации:

• ввод новой линии или щита в эксплуатацию (приёмка/пусконаладка);
• периодическое техобслуживание (профилактика простоев);
• после аварий (перегрев, КЗ, подтопление) и после ремонта/перемонтажа;
• при нестабильной работе защиты, росте токов утечки, «ложных» срабатываниях УЗО/дифавтоматов.

Основные методы испытаний изоляции

1. Измерение сопротивления изоляции постоянным напряжением (IR-тест) — базовый метод для низковольтных сетей и большинства видов оборудования.
2. Временные методы — сравнение значения на разных интервалах времени: DAR и PI помогают отличить «грязную/влажную» изоляцию от исправной, даже если разовое значение выглядит приемлемо.
3. Высоковольтные испытания кабелей (hi-pot / VLF) — применяются для экранированных силовых кабелей среднего/высокого напряжения по отдельным методикам и уровням, которые задаются профильными стандартами серии IEEE 400 (например, IEEE 400.2 для VLF).
4. Диагностические методы (tgδ/тангенс δ, частичные разряды) — когда нужна не просто оценка «годен/не годен», а прогноз ресурса и поиск дефектов на ранней стадии (обычно для MV/HV и ответственных объектов).

Приборы для измерения сопротивления изоляции

Классический инструмент — мегаомметр (инсулиметр), который подаёт на объект DC-напряжение (например, 250/500/1000 В и выше) и измеряет сопротивление в МΩ/ГΩ. Для подбора по диапазону и задачам можно ориентироваться на специализированные категории, например, мегаомметры для испытаний изоляции.

Если нужна «комбайн-диагностика» электроустановок (несколько тестов в одном корпусе), используют многофункциональные решения — например, измеритель параметров электроизоляции ТМ-5001. В реальной практике также критично, чтобы прибор поддерживал нужные тестовые напряжения, имел автоматический разряд объекта и возможность протоколирования результатов.

Подготовка кабеля и оборудования к испытаниям

Перед измерениями обеспечьте безопасные условия:

• обесточьте участок, выполните lockout/tagout и проверьте отсутствие напряжения;
• отсоедините чувствительную электронику (ПЛК, частотники, блоки питания), разрядите конденсаторы;
• очистите и высушите клеммы/концы кабеля: загрязнения и влага занижают показания;
• определите схему измерения: «жила-земля», «жила-жила», обмотка-корпус и т. п.

Порядок проведения измерений сопротивления изоляции

1. Выберите тестовое напряжение по классу сети и регламенту. В качестве ориентиров IEC 60364-6 приводит: 250 В DC для SELV/PELV (минимум 0,5 МΩ), 500 В DC для цепей до 500 В (минимум 1 МΩ), 1000 В DC для цепей выше 500 В (минимум 1 МΩ).
2. Подключите щупы/зажимы: один — к проводнику/обмотке, второй — к корпусу/земле или другой жиле (по выбранной схеме).
3. Выполните тест и фиксируйте время: стандартный spot test часто снимают на 1 минуте, а для PI сравнивают 10-минутное значение с 1-минутным.
4. После окончания обязательно разрядите объект: кабель и обмотки накапливают заряд, и его нужно снять перед снятием проводов и дальнейшими работами.

Нормативные значения и интерпретация результатов

Сухая и чистая изоляция обычно даёт растущее значение сопротивления по мере времени теста (токи абсорбции снижаются). Если сопротивление низкое и почти не растёт — частые причины: влажность, загрязнение, повреждение.

Важно учитывать температуру: ориентировочно при отклонении на +10 °C сопротивление может уменьшаться примерно вдвое (и наоборот), поэтому сравнивайте результаты при близких условиях или приводите к базовой температуре.

Для планового обслуживания полезны относительные показатели (DAR/PI) и сравнение с прошлыми протоколами — так проще заметить деградацию до аварии.

Типовые ошибки при испытаниях изоляции

• измерение «на подключённой нагрузке» (электроника, варисторы, фильтры) — даёт ложные показания и риск повредить аппаратуру;
• пропуск разрядки после теста;
• неправильный выбор тестового напряжения;
• измерение по грязным/мокрым поверхностям и без экранирования (guard) при больших сопротивлениях;
• отсутствие фиксации температуры, времени теста и схемы подключения — потом нечего сравнивать.

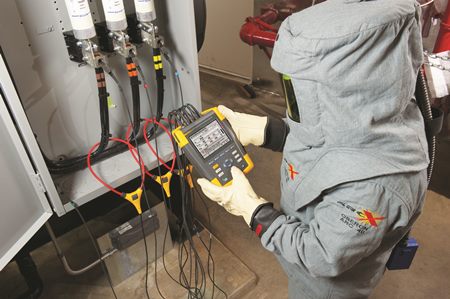

Требования безопасности при проведении измерений

Правило №1: работать по возможности на обесточенном участке, с подтверждением отсутствия напряжения и соблюдением процедур LOTO.

Не касайтесь оголённых частей и щупов во время подачи тестового напряжения, используйте СИЗ и изолированные зажимы. После теста выдерживайте время разрядки/короткого замыкания объекта до безопасного уровня.

Заключение: как обеспечить надежность электрических сетей

Корректные испытания изоляции — это сочетание правильного метода, подходящего прибора, чистой схемы подключения и дисциплины безопасности. Для низковольтных сетей базой остаётся IR-тест мегаомметром с фиксацией времени/температуры, а для ответственных и высоковольтных линий — регламентированные методы VLF/hi-pot и диагностика. Если подбирать оборудование под задачи комплексно, полезно смотреть весь спектр приборы для электрофизических измерений.
