Техническое освидетельствование высоковольтного оборудования: периодичность, состав работ и документация

Техническое освидетельствование — это не плановая чистка контактов и не внеплановая проверка после аварии. Это периодическая комплексная оценка технического состояния высоковольтного оборудования, по результатам которой принимается решение о продолжении эксплуатации, ремонте или замене. В статье разберём, что входит в состав освидетельствования и как правильно его организовать.

Нормативные требования к периодичности освидетельствования

Периодичность и состав технического освидетельствования высоковольтного оборудования регламентируются ПТЭЭП, заводскими инструкциями и внутренними регламентами эксплуатирующей организации:

• Трансформаторы силовые 6–35 кВ — плановое освидетельствование проводится каждые 8 лет при нормальных условиях эксплуатации; при работе в условиях повышенной нагрузки, влажности или загрязнённости — каждые 4–6 лет; обязательно после каждого аварийного отключения с признаками повреждения.
• Высоковольтные выключатели — периодичность зависит от числа выполненных операций и уровня тока отключения; вакуумные выключатели освидетельствуются каждые 10–15 лет или после 10 000 операций; масляные — каждые 4–6 лет или после 2000–5000 операций в зависимости от токов КЗ.
• Кабельные линии и муфты — освидетельствование проводится каждые 5 лет; включает измерение сопротивления изоляции, испытание повышенным напряжением и тепловизионный контроль муфт под нагрузкой; для кабелей с бумажно-масляной изоляцией — дополнительно анализ масла.
• Трансформаторы тока и напряжения — каждые 8–12 лет с обязательным измерением угла диэлектрических потерь tg δ; для маслонаполненных ТТ — хроматографический анализ масла каждые 4 года как предупредительный контроль.
• Внеочередное освидетельствование — проводится после аварийного отключения с термическим воздействием на оборудование, после стихийных бедствий (паводок, землетрясение), при обнаружении отклонений параметров в ходе планового обслуживания или при изменении режима работы сети.

Состав работ при освидетельствовании и итоговая документация

Программа освидетельствования формируется на основании заводской документации и нормативов, но состав конкретных испытаний зависит от типа и возраста оборудования. Обязательные составляющие:

• Внешний осмотр и оценка механического состояния — проверяются корпус, изоляторы, разъёмные соединения, приводы коммутационных аппаратов, маслоуказатели и дренажные устройства; трещины фарфора, следы течи масла и механические деформации фиксируются фотографически.

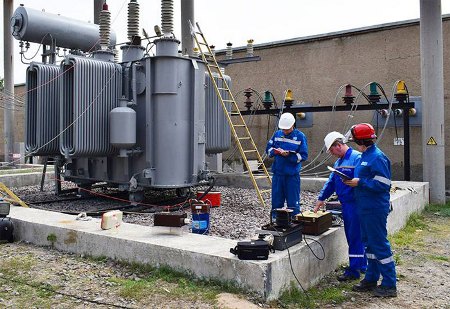

• Электрические испытания изоляции — измерение сопротивления изоляции мегаомметром, испытание повышенным напряжением промышленной частоты или напряжением постоянного тока, измерение tg δ для маслонаполненного оборудования; результаты сравниваются с исходными заводскими данными и нормативными значениями.
• Хроматографический анализ масла трансформаторов — концентрация растворённых газов (водород, ацетилен, метан, этилен) указывает на характер и интенсивность дефекта внутри бака; ацетилен — индикатор электрической дуги, водород — частичных разрядов.
• Тепловизионный контроль под нагрузкой — съёмка выполняется при токе не менее 30% номинального; превышение температуры контактных соединений более 10–15 К по сравнению с соседними точками — признак дефекта, требующего устранения до следующего планового отключения.
• Оформление акта освидетельствования и технического паспорта — по итогам составляется акт с заключением о техническом состоянии, перечнем выявленных дефектов, рекомендациями по срокам ремонта и продолжению эксплуатации; акт хранится в технической документации объекта и предъявляется при проверках надзорных органов.
